MHC 1100BC/1300BC/1500BC/1650BC
半自動帶清廢平壓平模切機
特點介紹
MHC系列半自動平壓平模切機，本產品結合國內外同類產品的優越性能研制開發的適用于高檔彩盒、彩箱模切的專用設備。本機采用高強度叼紙牙排。先進的開牙叼紙機構能適應各類型紙板、卡紙、瓦楞紙；前后定位及側定位機構使紙張的模切精度得以保證。具備高精度間歇機構；動作迅速的氣動離合，氣動鎖版。使用可編程控制器及人機界面，數字顯示機器的工作速度。加工張數。總運行時間；機器的故障顯示使故障排除操作非常方便。應用變頻控制器控制主電機無級調速，運行平穩。本機多處設有傳感器和安全設置，保障機器正常工作和人身安全。
局部介紹
間歇機構-7.jpg)
同步帶傳動，間歇機構
進口高精度間歇分割器，長期使用也能保證較高的定位精度。
清廢部
● 采用三框清廢機構。
● 中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率。
高堆收紙
高堆收紙臺升降裝置，收紙結構可整堆紙拉出機外。
電氣部
本機采用德國穆勒、日本歐姆龍電器元件，操作簡易，保養維護方便。
自動供油系統
整機采用集中自動供油系統，確保傳動部位不缺油。
配置項目
| 輸紙部 | MHC-1100BC/1300BC/1500BC/1650BC |
| 01、卡紙、瓦楞紙和灰板紙多用 | 〇 |
| 02、帶監控視頻裝置，可視收紙部運行情況 | 〇 |
| 03、10.4 寸彩色屏幕時刻顯示機器工作狀態 | 〇 |
| 04、帶預碼紙堆紙機構，工作效率高 | 〇 |
| 模切部 | |
| 01、整機鑄件采用QT-700-2球墨鑄鐵 | 〇 |
| 02、進口蝸輪，蝸桿與 40cr 曲軸 | 〇 |
| 03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構 | 〇 |
| 04、進口主傳動鏈條 | 〇 |
| 05、進口間歇分割器 | 〇 |
| 06、進口同步帶、帶輪傳動 | 〇 |
| 07、主傳動進口氣動離合器剎車裝置 | 〇 |
| 08、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制 | 〇 |
| 09、模切壓力采用變形測量器直接精確測量，并在人機界面上顯示 | 〇 |
| 10、模切底板和刀模板回轉裝置 | 〇 |
| 11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確 | 〇 |
| 12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失 | 〇 |
| 13、日本SMC氣壓檢測裝置，氣壓過低報警提示 | 〇 |
| 14、配備儲氣罐，確保整機氣壓穩定 | 〇 |
| 15、整機采用集中自動供油系統，確保傳動部位不缺油 | 〇 |
| 清廢部 | |
| 01、上清廢傳動機構 | 〇 |
| 02、上清廢框抬起裝置，可任意選擇是否使用清廢功能 | 〇 |
| 03、中間清廢陰模傳動機構 | 〇 |
| 04、下清廢傳動機構 | 〇 |
| 05、中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率 | 〇 |
| 收紙部 | |
| 01、高堆收紙臺升降裝置，收紙結構可整堆紙拉出機外（高堆收紙專用） | 〇 |
| 02、收紙齊紙裝置 | 〇 |
| 03、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷 | 〇 |
| 04、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度 | 〇 |
| 電氣部 | |
| 01、自主研發的PLC控制系統 | 〇 |
| 02、模切部采用 10.4 英寸觸摸顯示屏 | 〇 |
| 03、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠 | 〇 |
| 04、整機采用日本歐姆龍 Omron 的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定 | 〇 |
注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△
技術參數
| 型號 | MHC-1100BC | MHC-1300BC | MHC-1500BC | MHC-1650BC |
| 最大紙張幅面 | 1100×790mm | 1290×940mm | 1500×1100mm | 1650×1200mm |
| 最小紙張幅面 | 400×350mm | 470×450mm | 470×450mm | 550×500mm |
| 最大模切尺寸 | 1070×770mm | 1280×920mm | 1480×1080mm | 1620×1180mm |
| 叼口空白 | 9-17mm | 9-17mm | 9-17mm | 9-17mm |
| 最小廢邊寬度 | 10-18mm | 10-18mm | 10-18mm | 10-18mm |
| 刀線高 | 23.8mm | 23.8mm | 23.8mm | 23.8mm |
| 板框內版尺寸 | 1120×786mm | 1310×948mm | 1510×1118mm | 1682×1219mm |
| 紙張適用范圍 | ≤7mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙 | ≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙 | ≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙 | ≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙 |
| 模切精度 | ≤±0.1mm | ≤±0.15mm | ≤±0.15mm | ≤±0.2mm |
| 最大工作壓力 | 300T | 400T | 400T | 400T |
| 機器最高速度 | 7500s/h | 5500s/h | 5500s/h | 4500s/h |
| 最大給紙堆高(含托板) | 1600mm | 1600mm | 1600mm | 1600mm |
| 最大收紙堆高(含托板) | 1400mm | 1400mm | 1400mm | 1400mm |
| 主電機功率 | 11kw | 11kw | 15kw | 18.5kw |
| 滿載功率 | 15kw | 15kw | 20kw | 24kw |
| 氣源要求 | 壓力: 0.6~0.7Mpa，流量: ≥0.37m3/min | 壓力: 0.6~0.7Mpa，流量: ≥0.37m3/min | 壓力: 0.6~0.7Mpa，流量: ≥0.37m3/min | 壓力: 0.6~0.7Mpa，流量: ≥0.75m3/min |
| 機器重量 | 14T | 16T | 18T | 21T |
| 整機尺寸 | 7683×4256×2350mm (長含預上紙軌道；寬含腳踏板) | 7880×4506×2467mm (長含預上紙軌道；寬含腳踏板) | 8095×4706×2452mm (長含預上紙軌道；寬含腳踏板) | 8646×5117×2582mm (長含預上紙軌道；寬含腳踏板) |

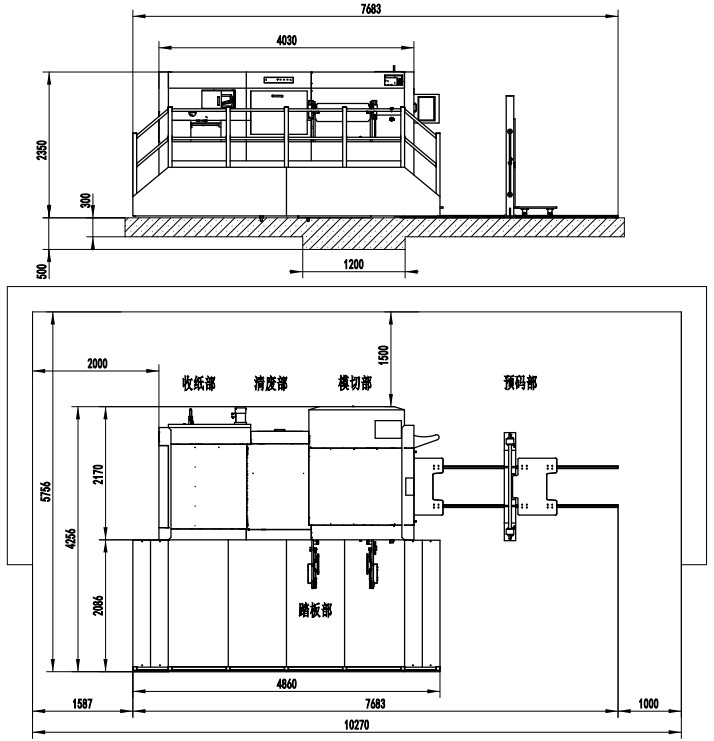

平面圖
MHC-1100BC
